Ihre Vorteile

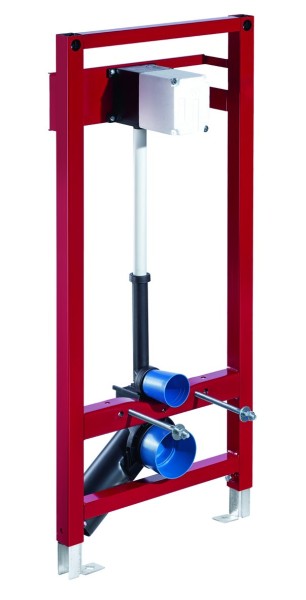

• WC-Modul BH 115 cm mit Unterputz-Druckspüler COMPACT II. Für Ständerwand- oder Vorwandmontage
• Für wandhängende WC mit 180 oder 230 mm Befestigungsmaß. Selbsttragender, pulverbeschichteter Profil-Stahlrahmen mit höhenverstellbaren Füßen und Traversen
• Auslösung der Spülung elektronisch oder mechanisch

✓ Fertigung am Standort Olpe, Made in Germany
✓ Weltmarktfuehrer bei Eckventilen und Wassermanagement-Systemen (Herstellerangabe)
✓ Qualitaetsmanagement nach DIN EN ISO 9001:2015

Verbauter Druckspüler mit Geräuschklasse I bei 100% Durchfluss.

Montagehinweis

Bei elektronischer Auslösung Stromversorgung entsprechend der jeweiligen WC-Steuerung vorsehen.

In Verbindung mit dem SCHELL Wassermanagement-System SWS gegebenenfalls ein handelsübliches Buskabel H(St)H2x2x0,8 (bauseits) für den SWS Bus-Extender Kabel BE-K vorsehen.

Es dürfen nur original SCHELL Netzteile und Anschlusskabel eingesetzt werden.

Notwendige Zuleitung DN 25

Installation leichtgemacht mit SCHELL Modulen Ganz gleich wie die Einbausituation aussieht, SCHELL bietet die passenden Montageelemente zur Vorwand- und Unterputz-Installation. Die unterschiedlichen Module eint, dass sie nicht nur die Einhaltung der DIN 4109, Schallschutz im Hochbau, ermöglichen, sondern mit innovativen Details die Installation für die Fachkraft maximal erleichtern.

Lieferumfang

• WC-Modul
• Rohrunterbrecher (DIN EN 12541)
• Traverse mit Unterputz-Druckspüler COMPACT II, mit Vorabsperrung und Putzdeckel, höhenverstellbar
• Höhenverstellbares Spülrohr Ø 45 mm, mit Baustopfen
• Verzinkte, höhenverstellbare Montagefüße 0 - 20 cm mit Rutschhemmung
• Übergangsstück Ø 90 / 110 mm
• WC-Anschlussgarnitur (Zulauf Ø 45 mm, Ablauf Ø 90 / 110 mm)
• PP-Ablaufbogen Ø 90 / 90 mm, mit Baustopfen
• Befestigungsmaterial für WC-Montage (Befestigungsbolzen M 12 x 200 mm, Schutzschläuche, Kunststoff-Bundbuchsen, Muttern, Unterlegscheiben, Abdeckkappen)
• Befestigungsmaterial für Montagefüße

Technische Daten
