Pentair Jung Pumpen STEUERUNG BASICLOGO BD 23 X

Die bewährte Platinensteuerung BasicLogo erfüllt in ihrer Grundausstattung alle Voraussetzungen, die zur zuverlässigen Steuerung von Pumpen erforderlich sind. Sie lässt sich den individuellen Wünschen anpassen. In der Druckentwässerung sorgen die tausendfach bewährten AD/BD...ExM Steuerungen für die Schneidradpumpen MultiCut mit zwei voneinander unabhängig arbeitenden Niveaukontaktgebern für hohe Betriebssicherheit bei gleichzeitig geringem Wartungsaufwand und damit geringeren Kosten.

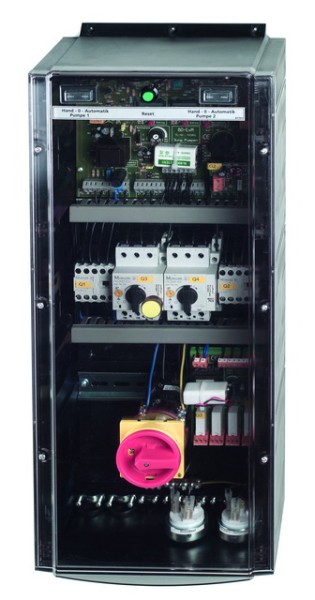

Pentair Jung Pumpen BasicLogo-Steuerung BD 23 X

Steuerung zum niveauabhängigen Ein-
und Ausschalten zweier direkt
startender explosionsgeschützter
Drehstrom-Tauchmotorpumpen.
Automatisch wechselnde Einschaltung von
Pumpe 1 und Pumpe 2, wahlweise
Zuschaltung der ruhenden Pumpe bei
Spitzenlast oder Störung sowie
gestaffelter Anlauf nach Netzausfall.
ATEX-gerechte Überwachung von
Motortemperatur und Laufzeit.

Betriebsspannung 3/N/PE~230/400 V, 50 Hz
1 Gehäuse mit Klarsichttür, IP 44
430 x 250 x 155 mm (HxBxT)
2 Motorschütze 4,0 kW / 400 V
2 Motorschutzschalter 1,0 - 1,6 A
2 Steuersicherungen 2A für 230V
Steuerkreise
1 Wechselstromabgang 2A für 230V
2 Hand-0-Automatik Wahlschalter
1 Resettaster für Störmeldungen

Leuchtanzeigen für
- Betrieb Pumpe 1 und Pumpe 2
- Störung Pumpe 1 und Pumpe 2
- Motor-Laufzeit überschritten
- Hochwasser
- Wassermangel
- Drehfeld falsch

Alarmanlage (netzabhängig)
- potentialfreier und quittierbarer
Sammelstörmeldekontakt, z.B. zum
Anschluss einer 230 V Blitz- oder
Warnleuchte, wahlweise taktend
- potentialfreier Sammelstörmelde-
kontakt zur Störungsfernmeldung
- elektronischer Summer, wahlweise
taktend und quittierbar
- Akku-Ladeschaltung für netzunab-
hängigen Betrieb der Alarmanlage
mittels optionalem Akku

Steuerung anschlussfertig verdrahtet und
optional erweiterbar.
